Ključne riječi: zaštitne barijere, projektiranje zaštite, standardi zračenje, medicinska zaštita, industrijska zaštita
Uvod
Zaštitne barijere su temeljni element zaštite od ionizirajućeg zračenja — bilo u medicini, bilo u industriji. Ako su slabo dizajnirane, može doći do neučinkovite zaštite osoblja, pacijenata i javnosti. U ovom tekstu razlažemo što standardi zahtijevaju, kako pravilno projektirati barijere i kako ih provjeriti i održavati.
Što su zaštitne barijere i zašto su važne
Zaštitne barijere definiraju se kao fizičke prepreke (zidovi, staklene ploče, pokretne pregrade) dizajnirane da smanje dozu zračenja izvan zona rada sa izvorima. Cilj im je da:
- zaštite radnike, pacijente i javnost
- osiguraju usklađenost sa zakonskim ograničenjima doze
- omoguće siguran rad uređaja visokih doza (RTG, CT, radiografija)
U medicinskom okruženju fokus je često na zaštiti pacijenta i osoblja u okolnim prostorijama, dok je u industriji često riječ o lokacijama s penetrirajućim zrak-snopovima visokih energija (npr. radiografija, nuklearni izvori).
Standardi i smjernice – osnovni propisi
Projektiranje zaštitnih barijera u Hrvatskoj i EU uglavnom se temelji na:
- IAEA Safety Standards (npr. SSR-s i GSR-s)
- ICRP preporuke
- HR regulativa i preporuke HZJZ / DZZJ
- Specifični EN standardi za medicinske i industrijske uređaje
Standardi definiraju:
- granične vrijednosti doze (npr. 1 mSv/god za javnost, referentne vrijednosti za radnike)
- modeli i formule za proračun (attenuation, build-up, scattering)
- materijale i njihove faktore prigušenja
- dodatne zahtjeve (npr. labirinti, šarke, vrata, prozori)
Projektiranje zaštitnih barijera – korak po korak
1) Definirati parametre izvora
Prvo se moraju jasno odrediti:
- Vrsta uređaja/izvora (RTG, CT, izotopi)
- Energija i intenzitet zračenja
- Radni ciklus i smjer snopa
- Primarne i sekundarne komponente zračenja
Ovi parametri su ključni jer određuju potrebnu debljinu i materijal barijere.

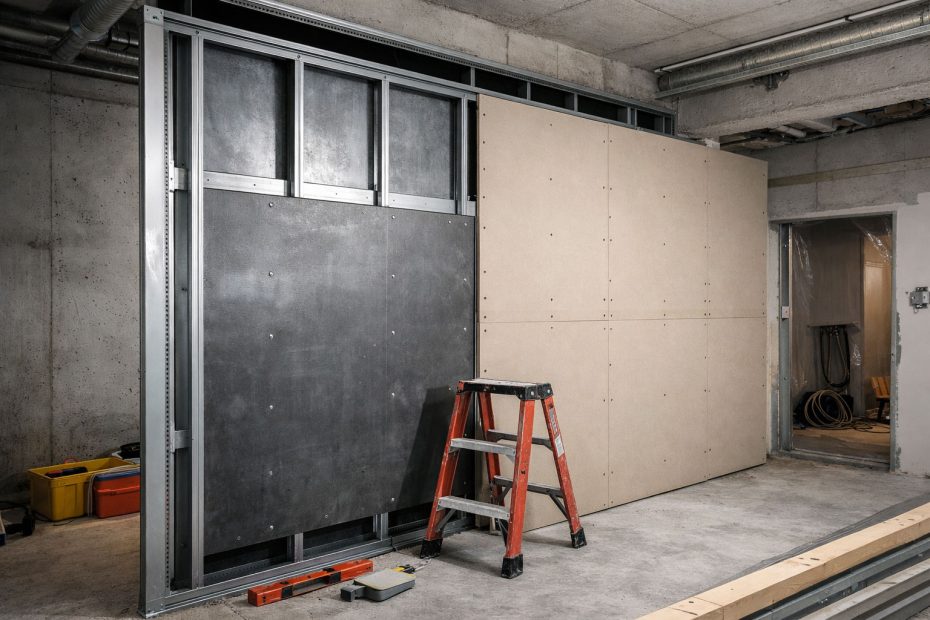

2) Izbor materijala i debljina
Najčešći materijali:
- olovo (Pb) – visoka učinkovitost na malom prostoru
- gips-kartonske ploče s barijevim sulfatom (npr. Knauf Safeboard, Rigips X-Ray Protection) – gotovo standard u medicini
- beton – često za velike instalacije
- čelik/kompoziti – specijalne aplikacije
Projektiranje se radi tako da se koristi line-of-sight proračun za primarni snop i scattered/radiation build-up za sekundarno zračenje. Standardi definiraju izraze poput TVL (tenth-value layer) za procjenu potrebne debljine.
3) Modeliranje i proračun
Preporučeni pristupi:
- analitički proračuni (standardne formule)
- softver za zaštitu od zračenja (npr. NCRP/IAEA-kompatibilni alati)
- Monte Carlo simulacije za kompleksne geometrije
Izračuni trebaju uzeti u obzir stvarne dimenzije prostora, smjerove snopa i potencijalne refleksije.
4) Ugradnja praktičnih elemenata
Osim zidova, često se u projekt uključuju:
- labirinti umjesto ravnih otvora
- zaštitna vrata s brtvama
- staklene barijere s odgovarajućim olovnim ekvivalentom
Ove komponente moraju biti dizajnirane tako da ne narušavaju neprekidnost zaštitnog omotača.
Provjera i verifikacija zaštitnih barijera
Mjerenje doza in situ
Nakon izgradnje/projektiranja:
- provodi se radiometrijsko mjerenje na više točaka
- mjeri se pozadinska doza i doprinos izvora
- provjerava se usklađenost s dose limits za radnike i javnost
Ovo je obavezno prije puštanja u rad i treba biti dokumentirano
Kontrola dokumentacije
Projekt i proračuni moraju biti:
- potpisani od strane odgovorne osobe (RPE)
- arhivirani kao dio zaštitne dokumentacije
- dostupni inspekciji
Dokumenti uključuju detaljne proračune, sheme i rezultate mjerenja.
Česte pogreške i kako ih izbjeći
- Nedovoljno konzervativni proračuni
- Neuzimanje u obzir scattera i radnih ciklusa
- Slaba kontrola izvedbe i izvedbeni odstupanja
Rješenje: konzultirati se s stručnjakom za zaštitu od zračenja i kombinirati proračune s realnim mjerenjima.
Zaključak
Projektiranje i provjera zaštitnih barijera nisu samo formalnost – to je osnova za sigurnost ljudi i usklađenost s propisima. Korištenje aktualnih standarda, pravilno definirani parametri i temeljita verifikacija osiguravaju da barijere rade svoj posao.
